모바일 프린터 제품디자인 및 기구설계 사례

모바일 프린터 는 핸드폰과 결합된 형태로 활용하는 프린터 제품입니다. 범칙금 영수증을 발급하는 경찰, 우편을 송달하는 배달원이나 택배 기사, 배달 영수증을 발급하는 배달원 등.. 한 손에는 핸드폰을 들고 다른 손으로 프린터를 든 채 일하는 분들을 위한 제품입니다.







---

모바일 프린터 제품디자인

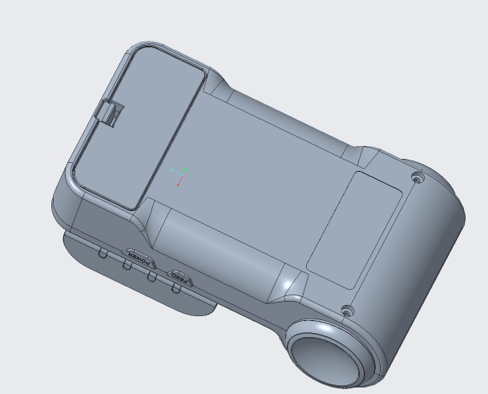

3D 모델링



핸드폰과 모바일 프린터를 결합하면 사진 파일 전송과 프린팅 작업을 할 수 있는 제품으로, 한 손에 쥘 수 있도록 그립감과 결합구조를 중심으로 디자인을 설계했습니다.





스마트폰 홀더는 기성홀더를 활용했으며 C-Type 단자로 스마트폰과 결합할 수 있습니다. 왼쪽에는 LED로 배터리 잔량과 동작 상태를 확인하고 제품 충전 포트가 별도로 구성되어 있습니다. 아래쪽에는 롤러가 적용된 영수증 출력부를 구성하고, 뚜껑은 이중으로 오픈해 감열지(용지)를 교체할 수 있도록 설계했습니다.

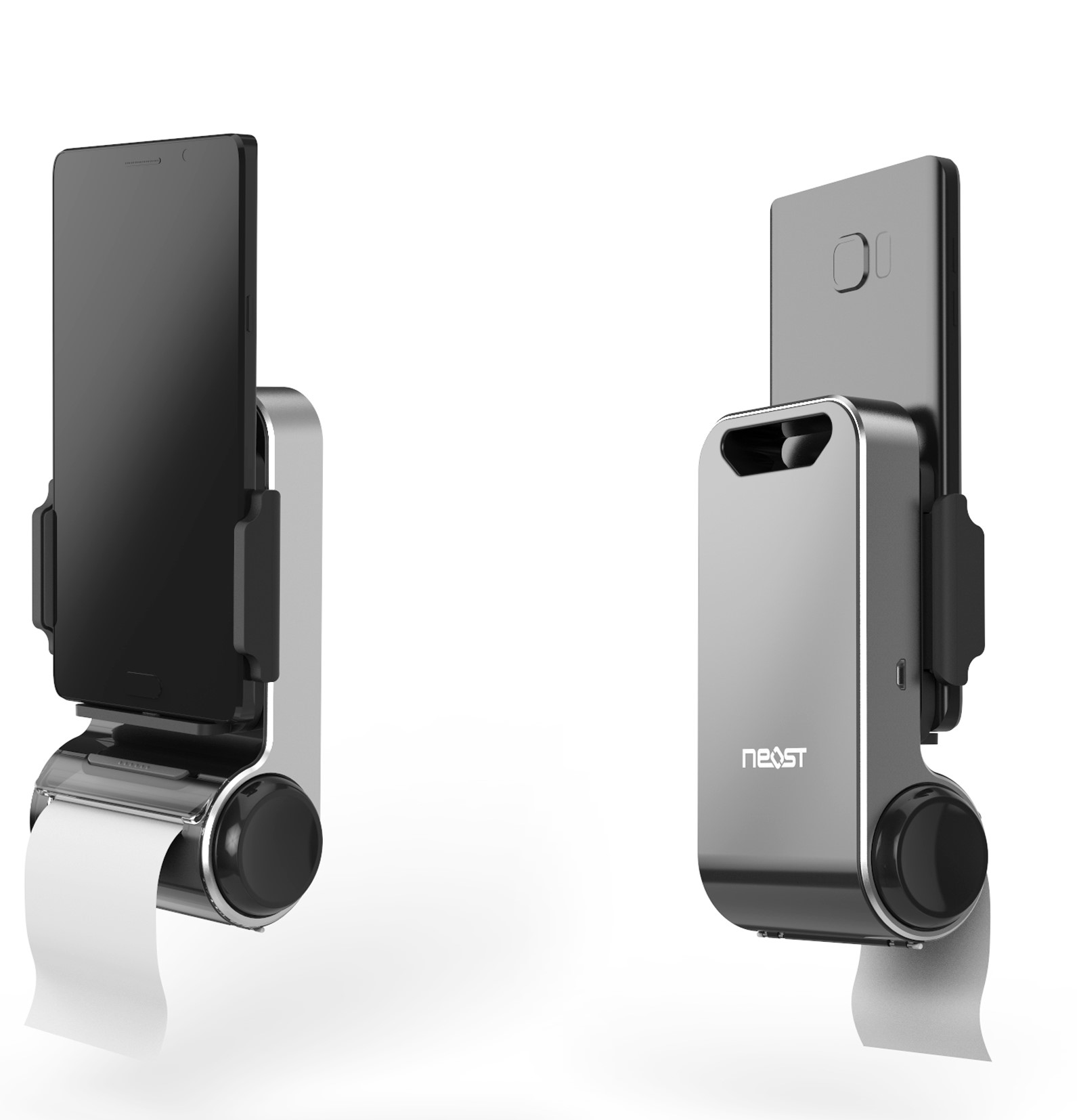

3D 렌더링



하단부 측면에 라운드 형태를 적용해 롤러가 들어가는 부분의 내부 공간을 확보해주고, 제품이 전체적으로 슬림해보이도록 디자인했습니다. 특히 감열지가 출력되면서 걸리거나 안쪽으로 말리지 않도록 기구설계 파트에 주의하여 디자인 설계를 해줬던 사례입니다.
