가정용 미니가습기 제품은 가습기 기능과 무드등 조명 기능을 동시 수행할 수 있는 2in1 제품입니다.
3d 모델링과 렌더링을 포함한 제품디자인 작업 후 3d 프린터로 간단하게 프로토타입을 제작, 워킹동작 구현까지 확인한 사례입니다.
가정용 미니가습기 제품디자인

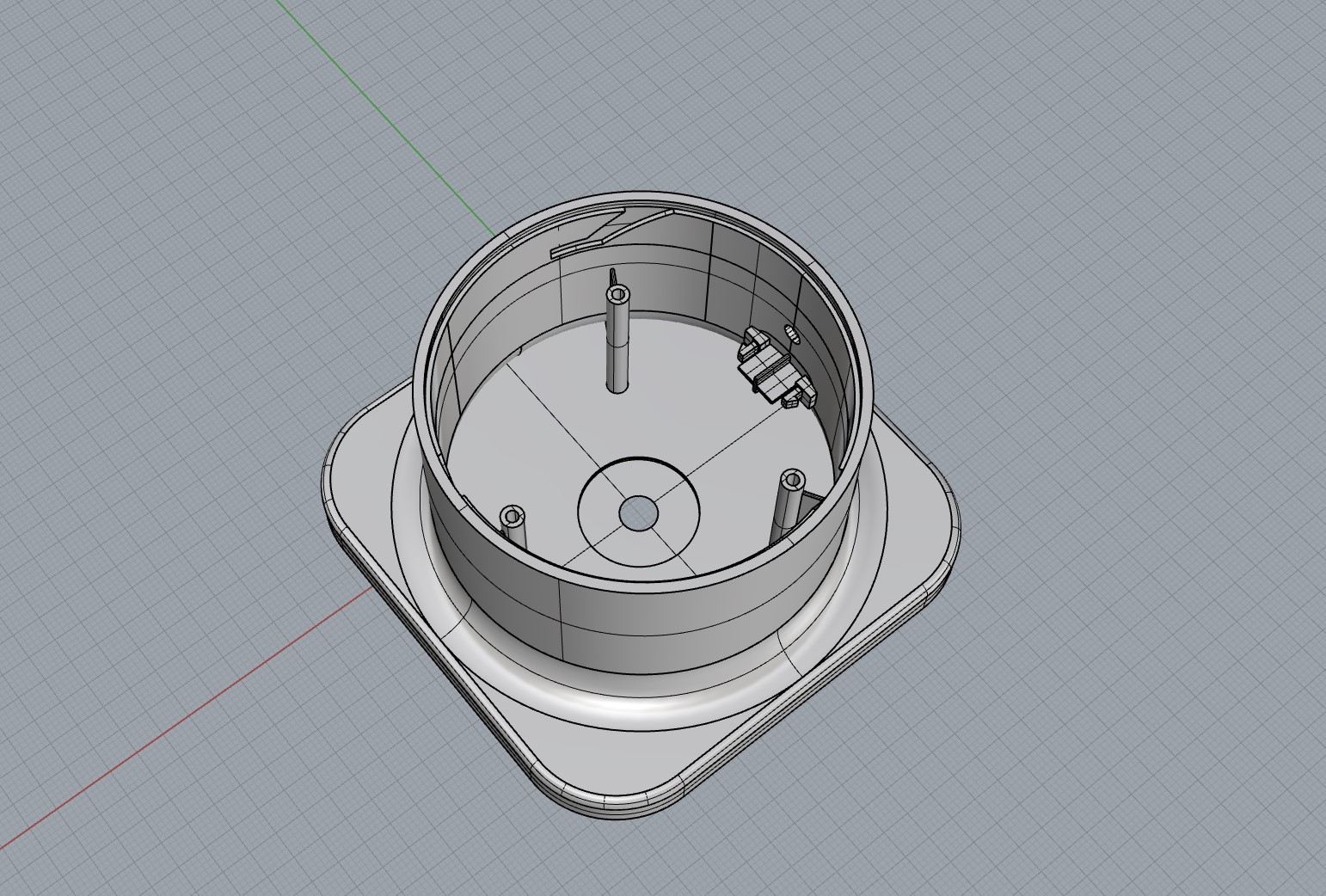

3d 모델링
의뢰자 분께서 제공해주신 디자인 조건과 비율 구조를 토대로 디자인적 요소를 도출했습니다. 가습기의 남아있는 물의 양을 한 눈에 알 수 있도록 투명한 소재로 보틀 부분을 구성했고, 가습기 기능 외에 조명 기능을 추가로 구성하여 장식적 요소를 더하고 활용도를 높였습니다.

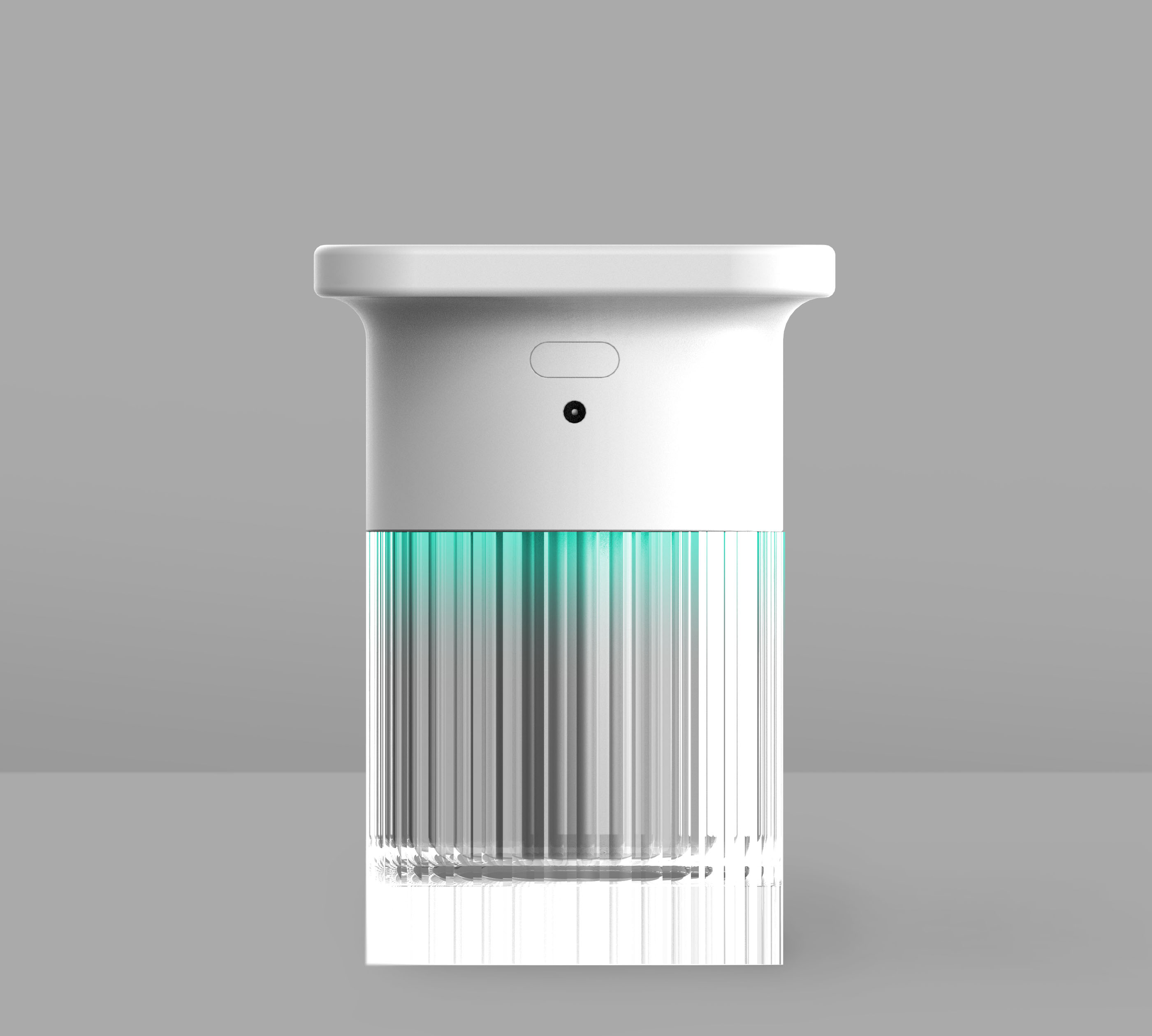

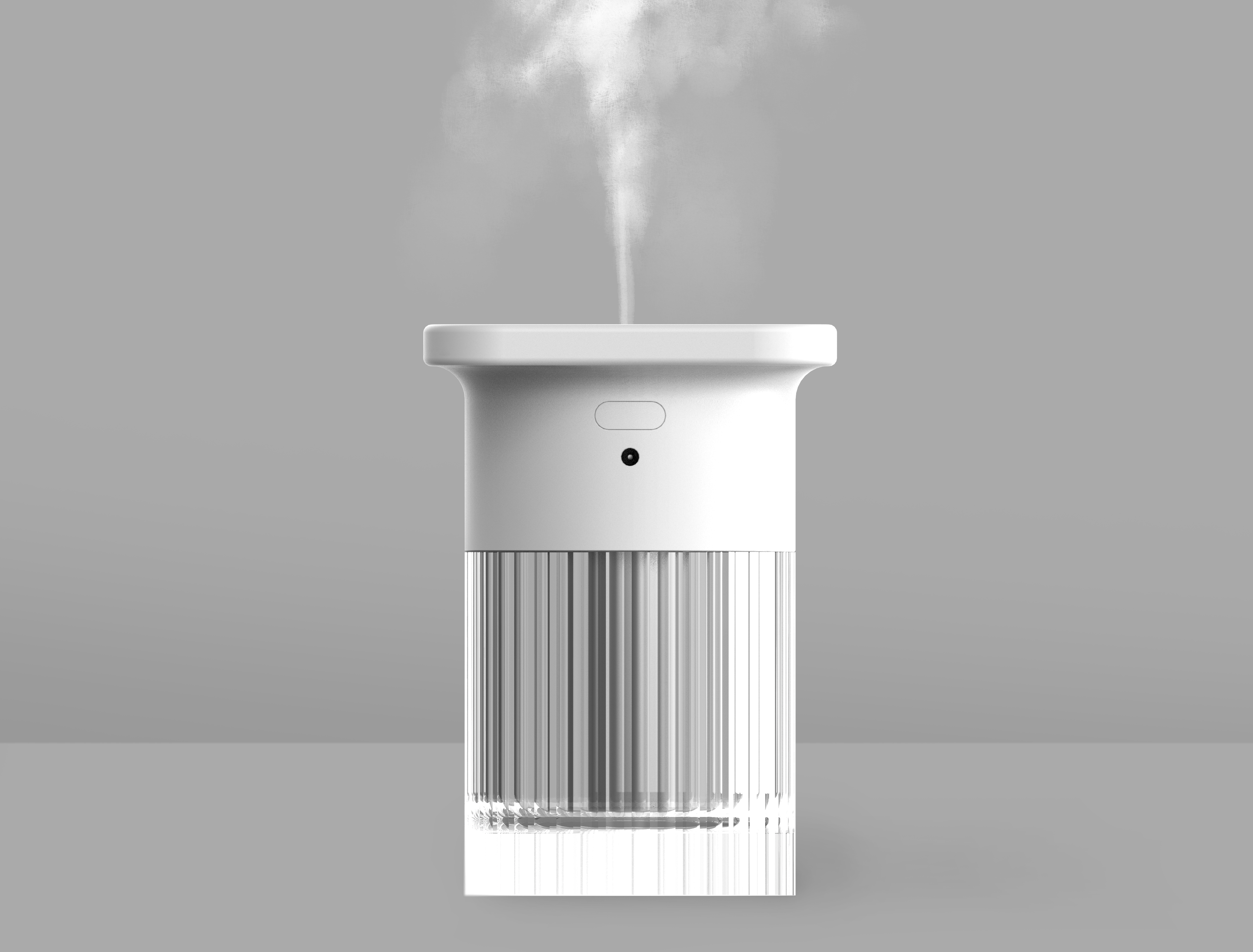

3d 렌더링

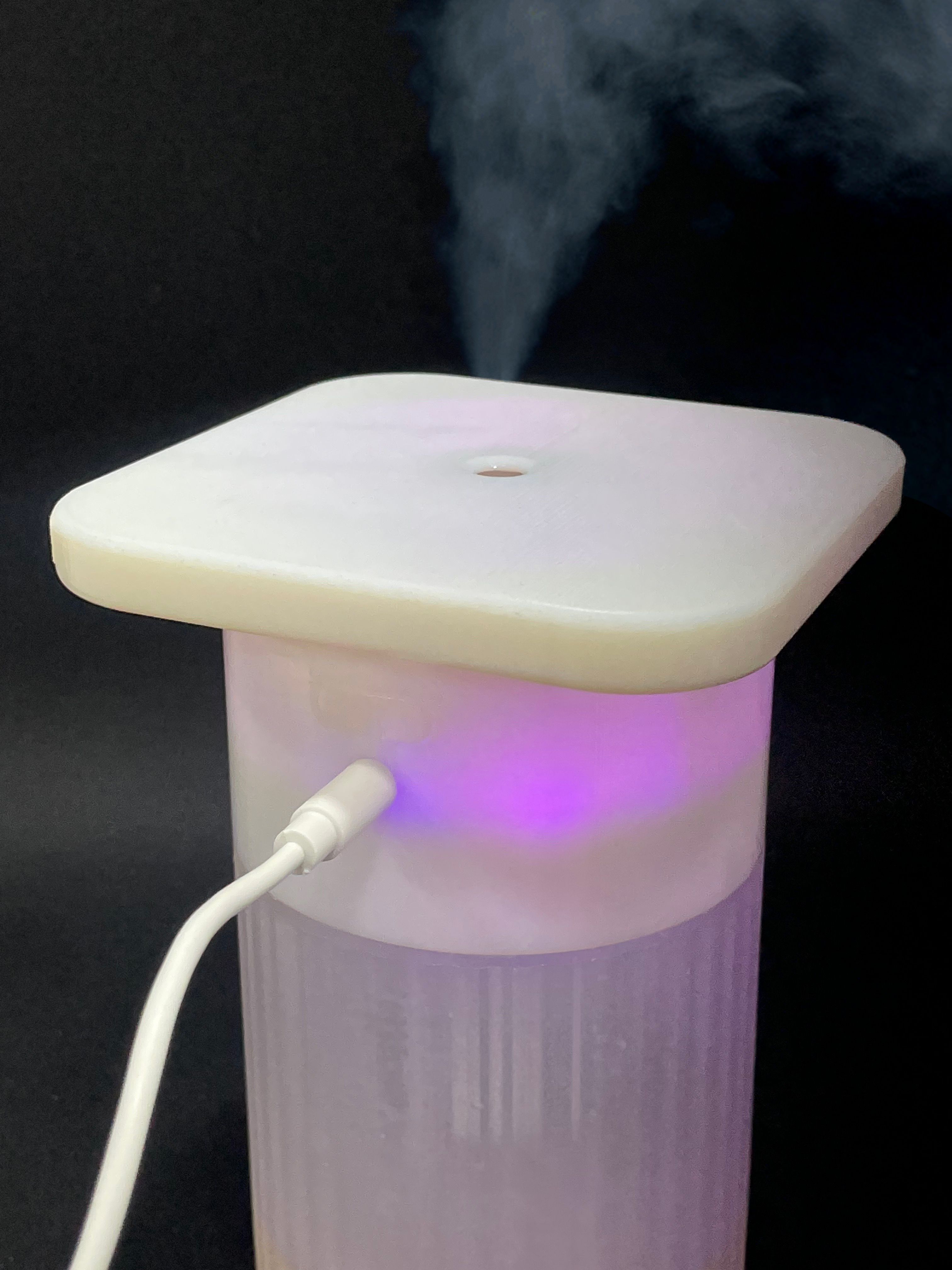

제품에 색감과 질감을 입혀 렌더링 과정을 거쳤습니다. 컬러가 바뀌는 LED를 제품에 적용시켜 분위기에 따라 조명 컬러가 변경되는 색상변화 기능을 위주로 렌더링을 진행했고, 총 다섯가지 색상의 무드로 구성되었습니다.
가정용 미니가습기 제품디자인

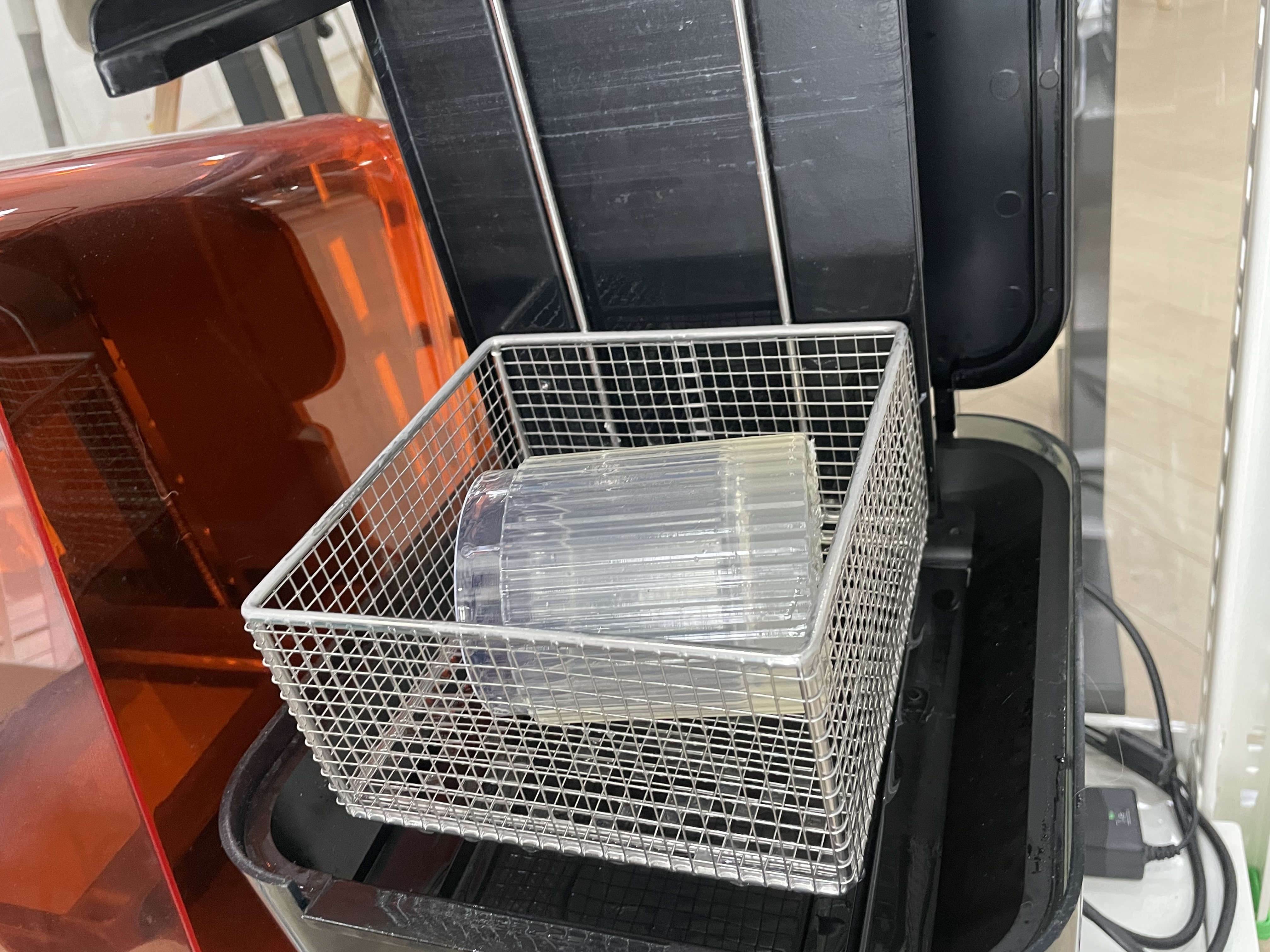

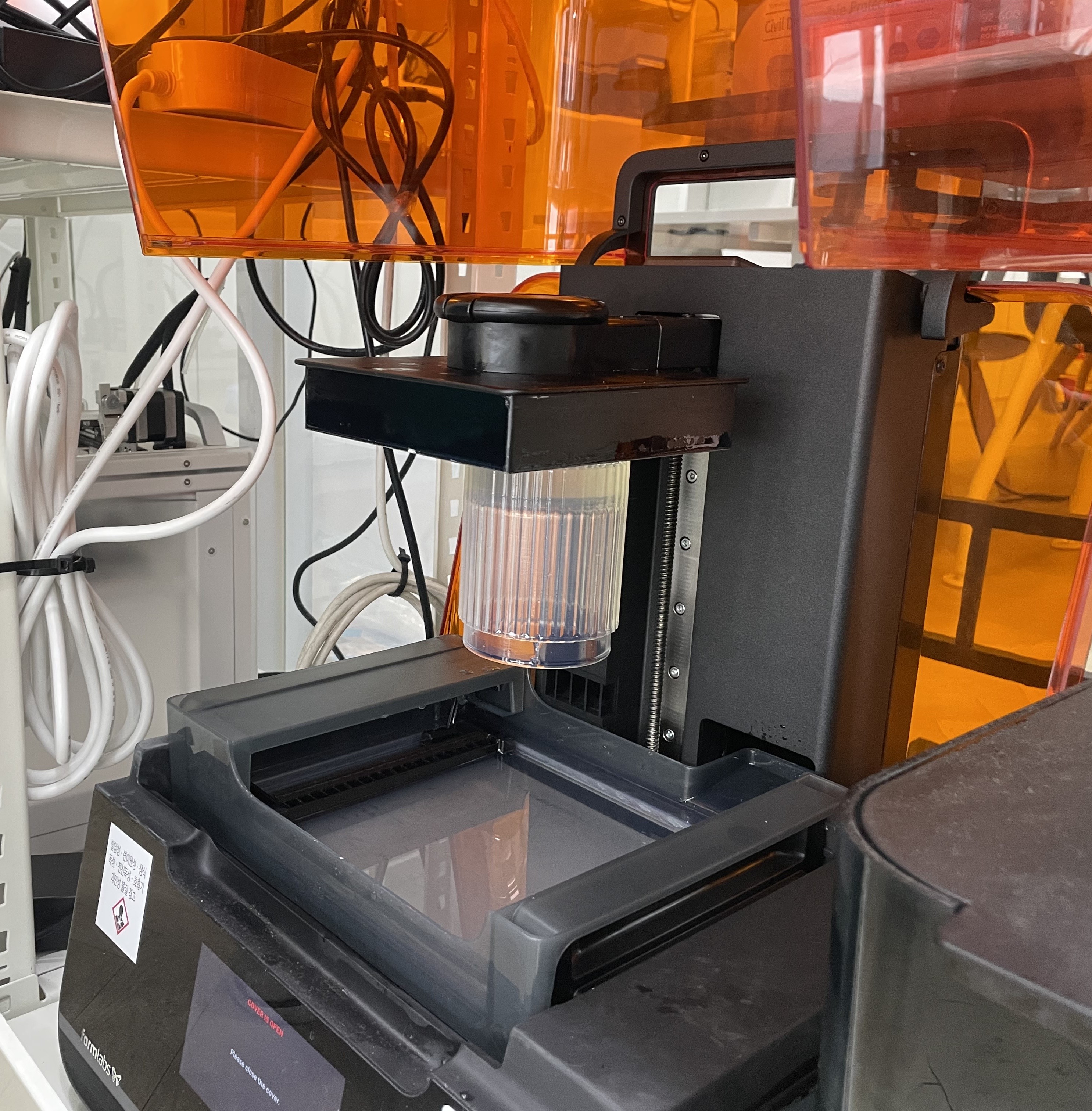

SLA 프린팅
레진을 레이저로 굳혀 형상을 제작하는 SLA 방식으로 투명한 보틀 부분을 제작했습니다. SLA 방식은 표면 퀄리티가 우수하고 투명한 시제품을 제작하기에 적합한 방식입니다. 구조나 기능부만을 확인하기 위한 프로토타입 제작 건으로, 후가공이나 도색은 별도로 진행하지 않았습니다.

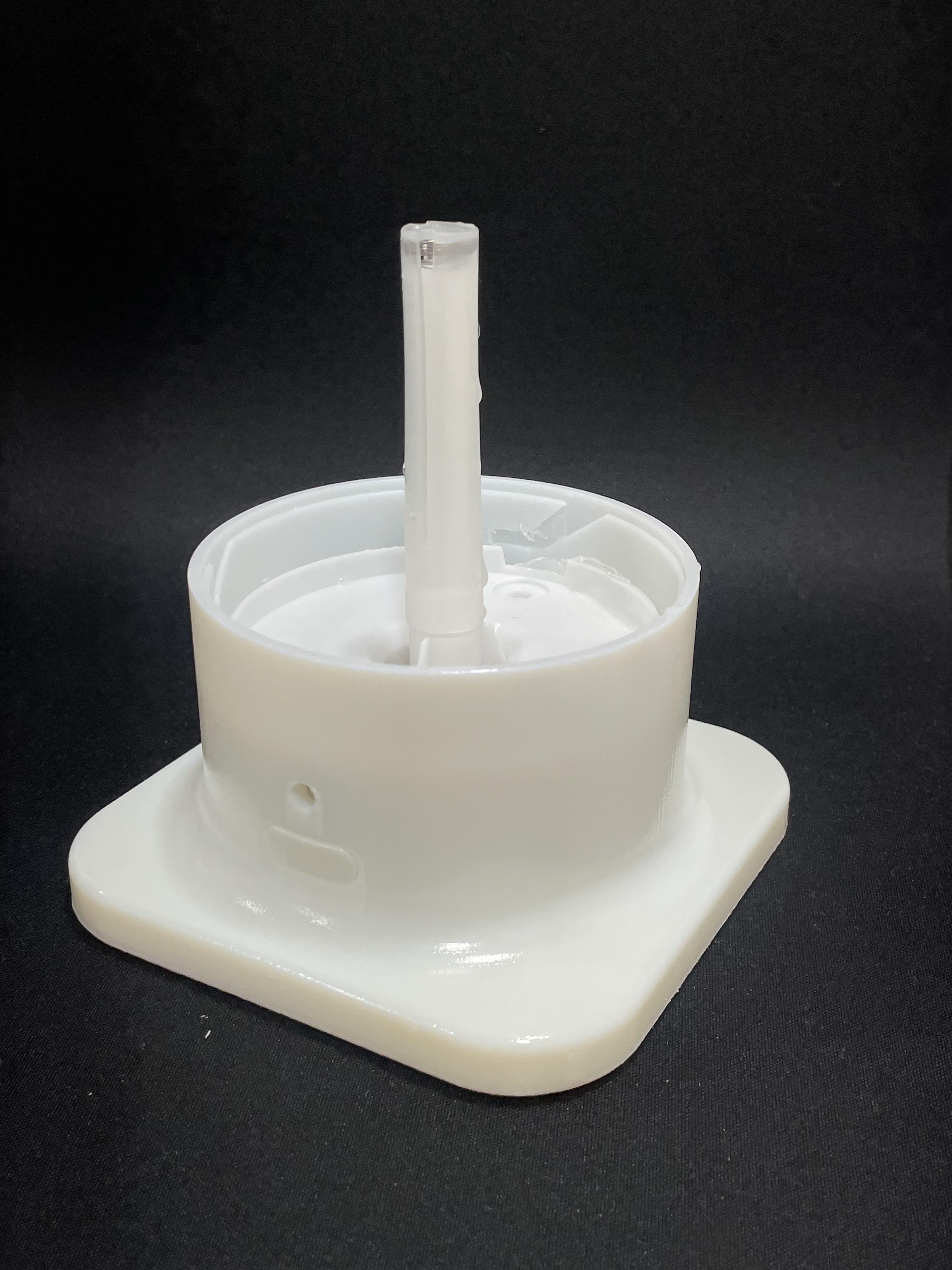

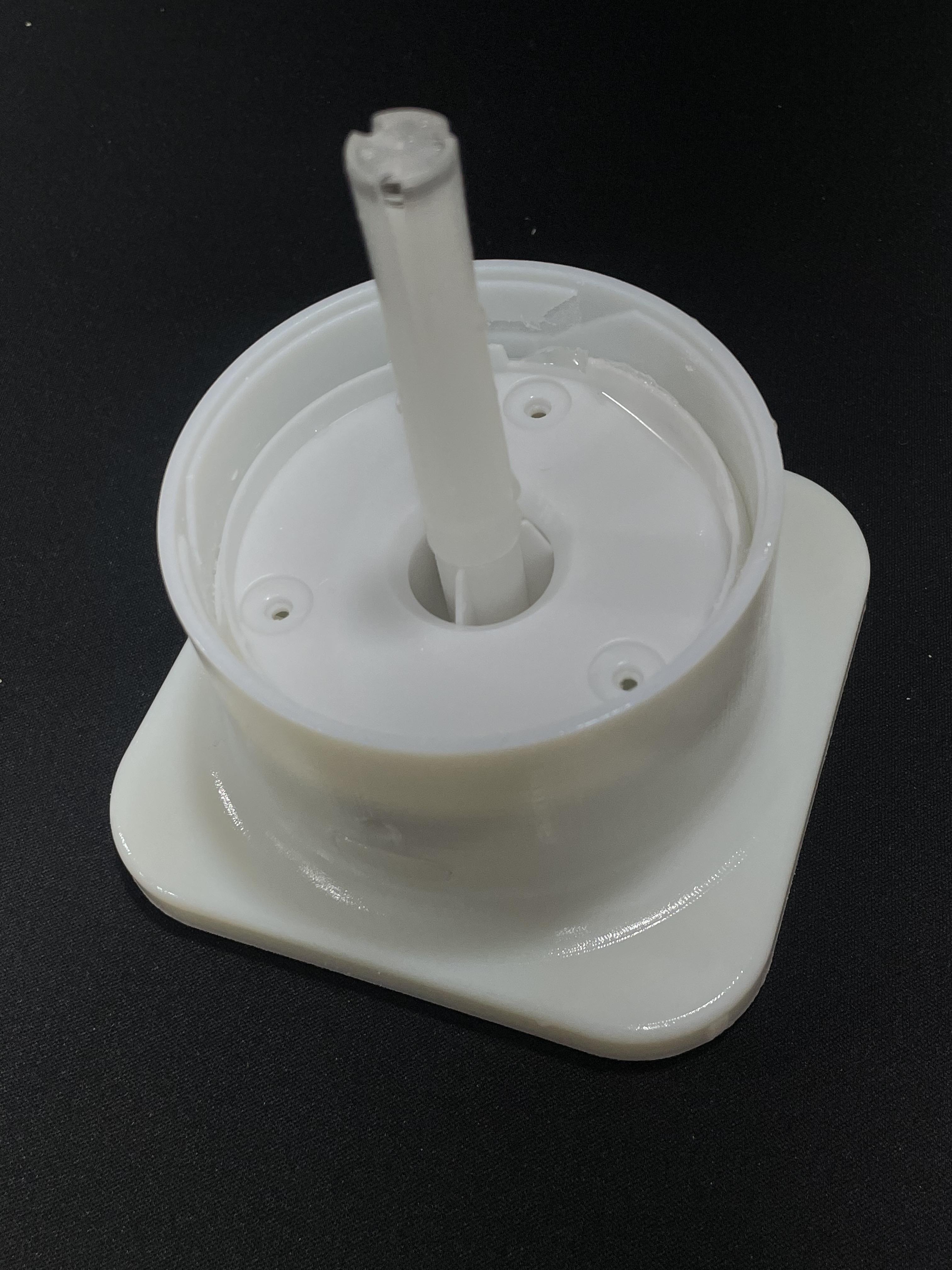

폴리젯 프린팅
잉크젯 출력과 유사한 방식이 사용되는 폴리젯 프린팅은, SLA 방식과 같이 표면 품질이 우수하다는 특징을 가집니다. 서포트만 제거해주면 바로 사용이 가능할 정도로 표면 퀄리티가 높은 출력 방식이에요.

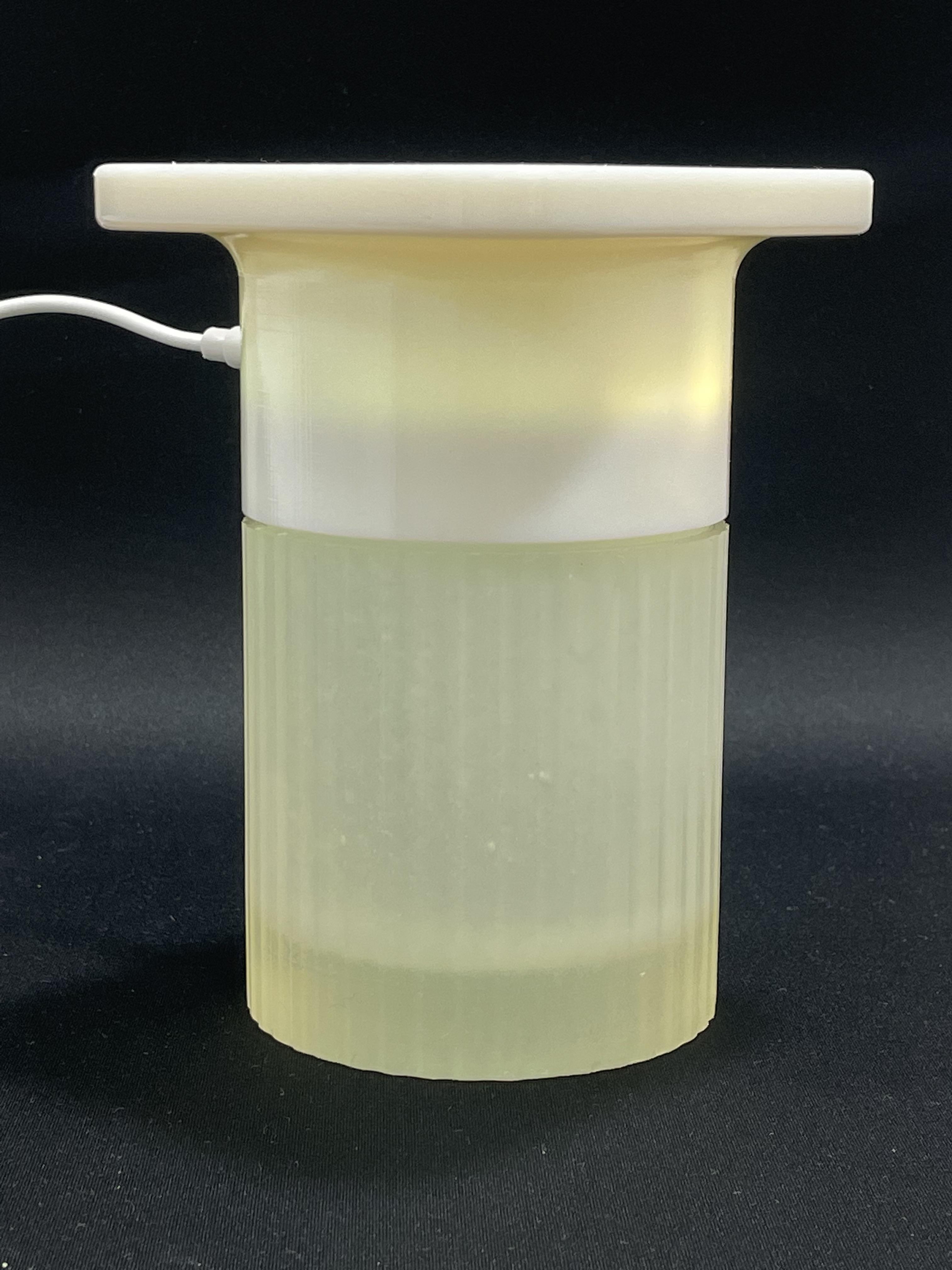

조립 및 마무리

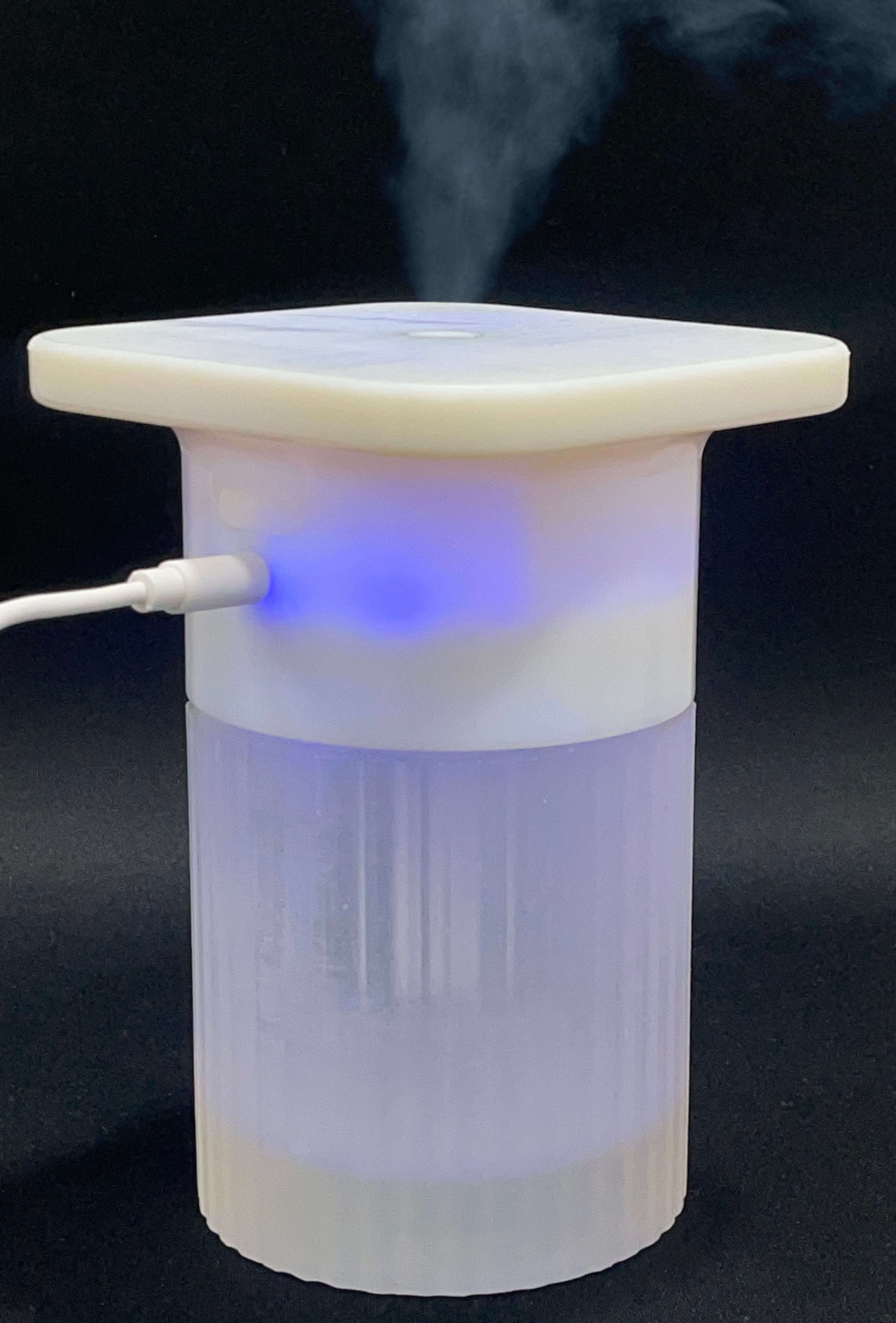

제작한 부품 간 조립을 체결하고 내부 회로와도 연결해주면 프로토타입 제작이 마무리됩니다. 기능이 단순한 편이라, 단시간에 워킹목업으로 제작할 수 있었습니다.
