서비스로봇을 충전하기 위한 목적으로 배터리를 내장시킨 '배터리 스테이션'입니다. 로봇이 도킹하고 배터리를 효율적으로 충전할 수 있는 구조를 가지며, 케이스타입의 제품으로 견고하게 설계되었습니다.
배터리 스테이션 ver.1과 2에 이어지는 제품 라인업으로, 내부 스펙과 기능부 사양이 업그레이드된 모델입니다.
2024.07.25 - [포트폴리오/➰ 원스톱 제품개발 서비스 ➰] - 전자전기적 도킹구조 설계 및 시제품제작 '배터리 스테이션 Ver. 1'
2024.08.08 - [포트폴리오/➰ 원스톱 제품개발 서비스 ➰] - 외형 디자인 변경과 시제품 제작 '배터리 스테이션 Ver.2'
배터리 스테이션 ver.3 시제품제작
대형 3d 프린팅

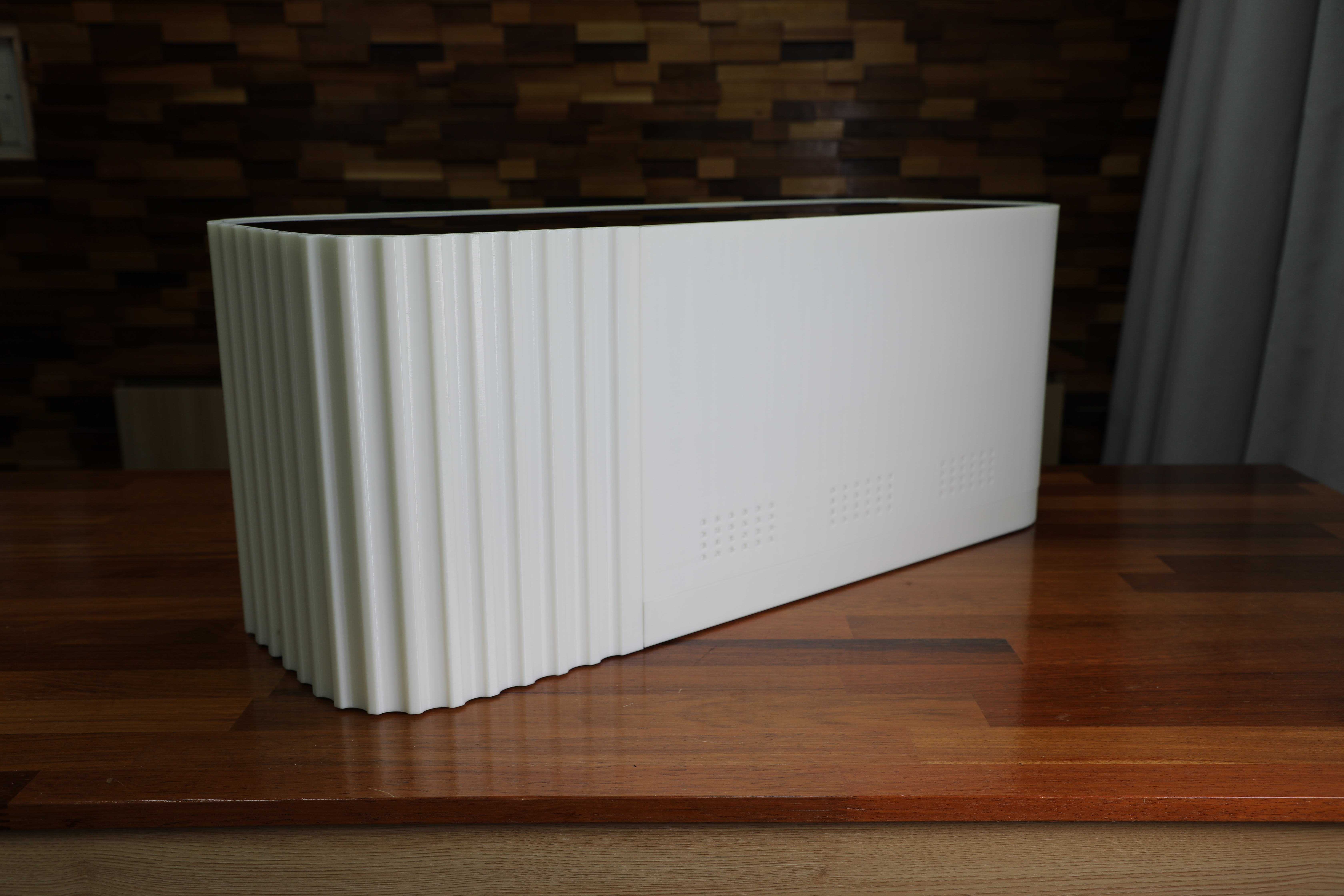

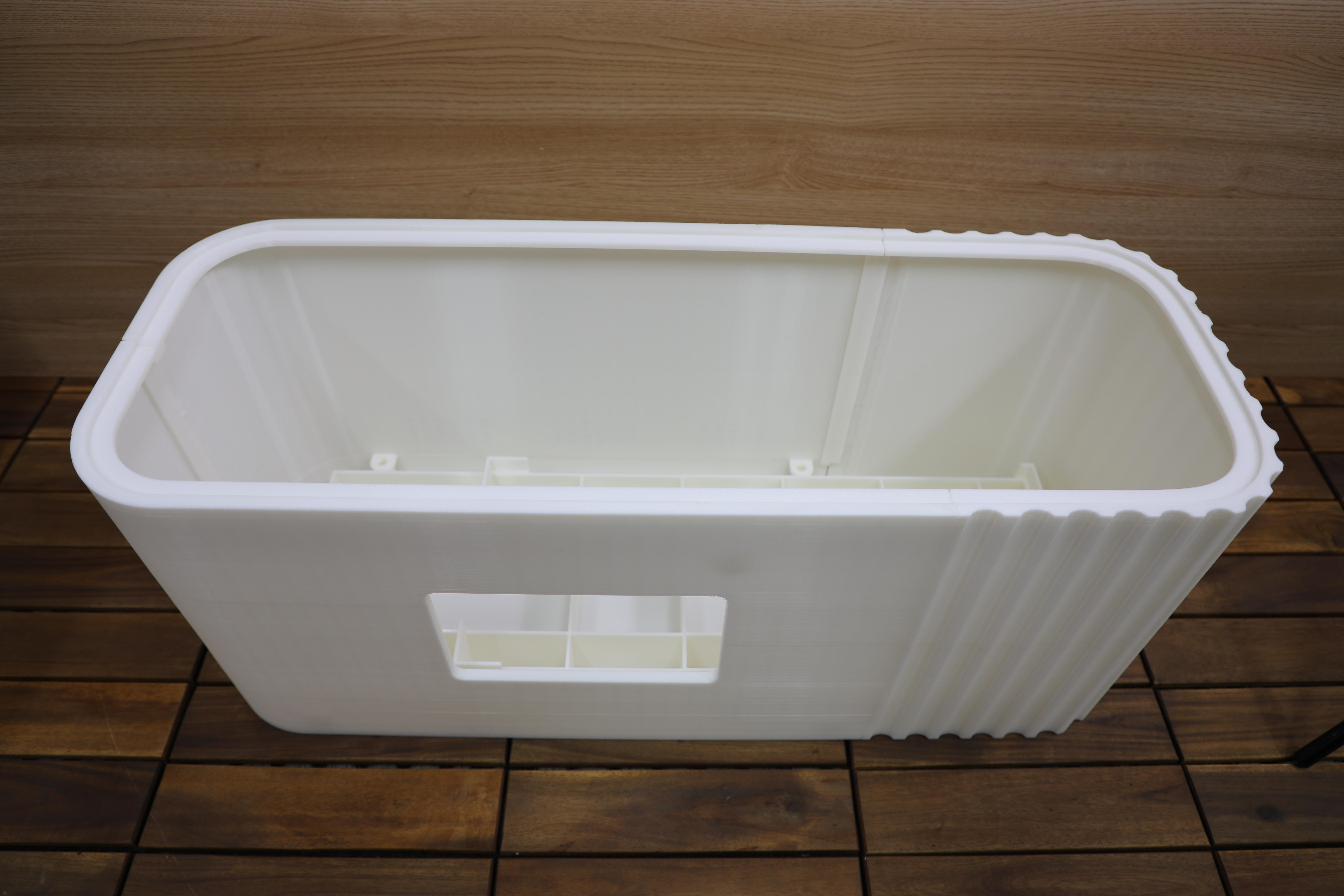

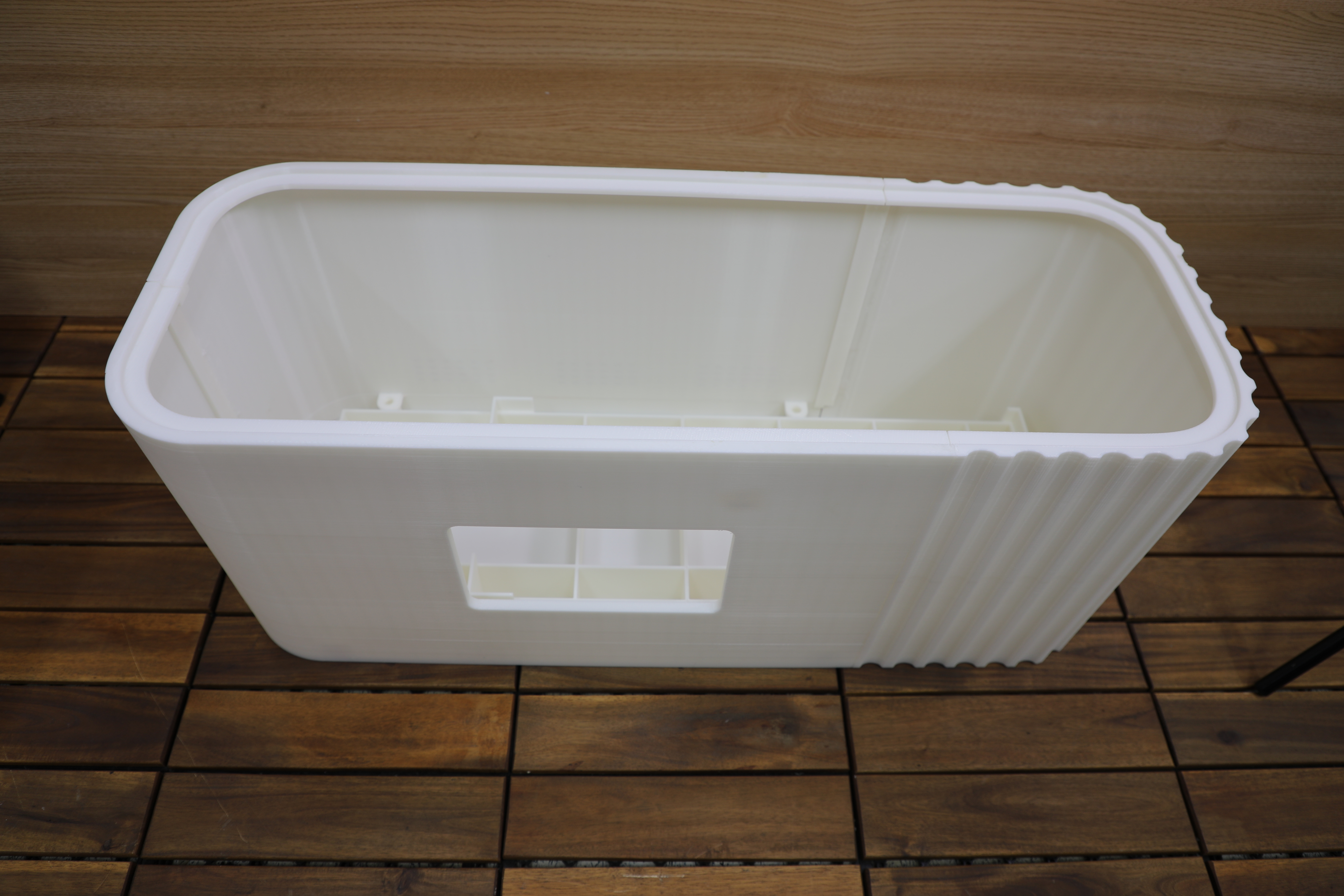

대형 3d 프린터를 사용해 케이스를 제작했습니다. 제작된 케이스는 모터를 포함한 기능부와 결합되어 워킹목업으로써의 역할을 수행하게 됩니다.

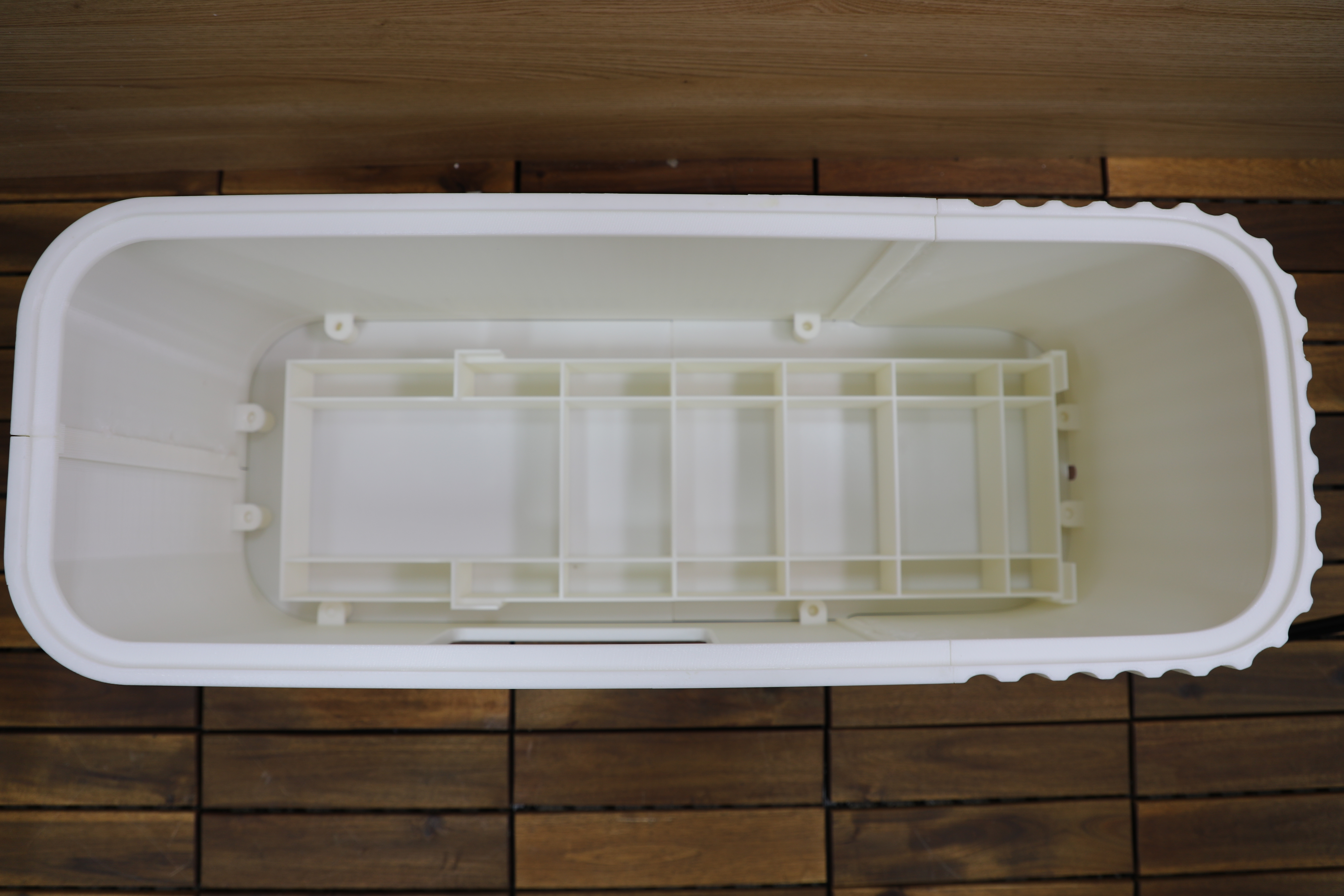

음각 디자인과 뒷면 하부 디자인도 깔끔하게 제작되었고, 볼팅 체결부나 기타 치수들도 설계한 치수대로 잘 출력되었습니다.
소형 3d 프린팅

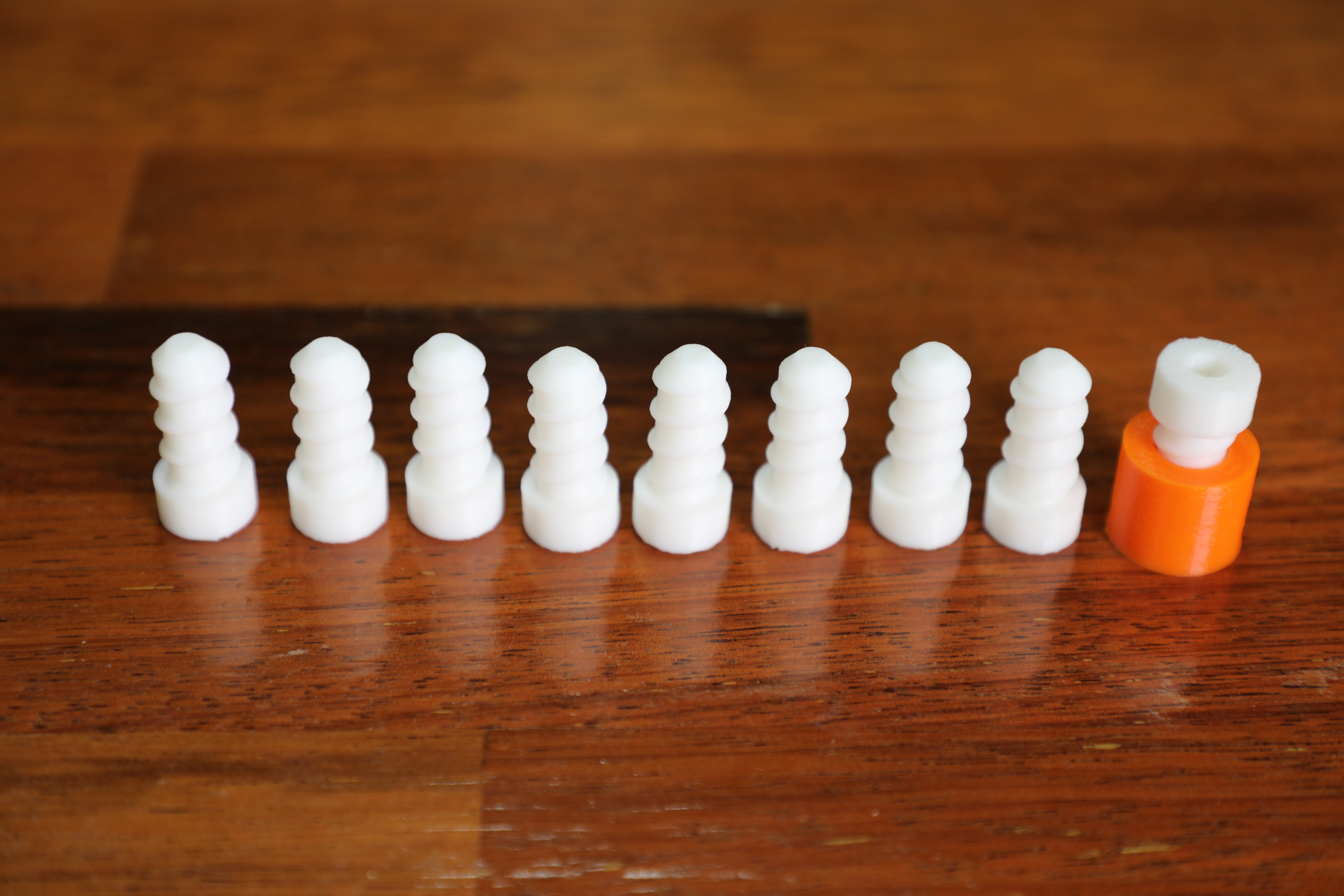

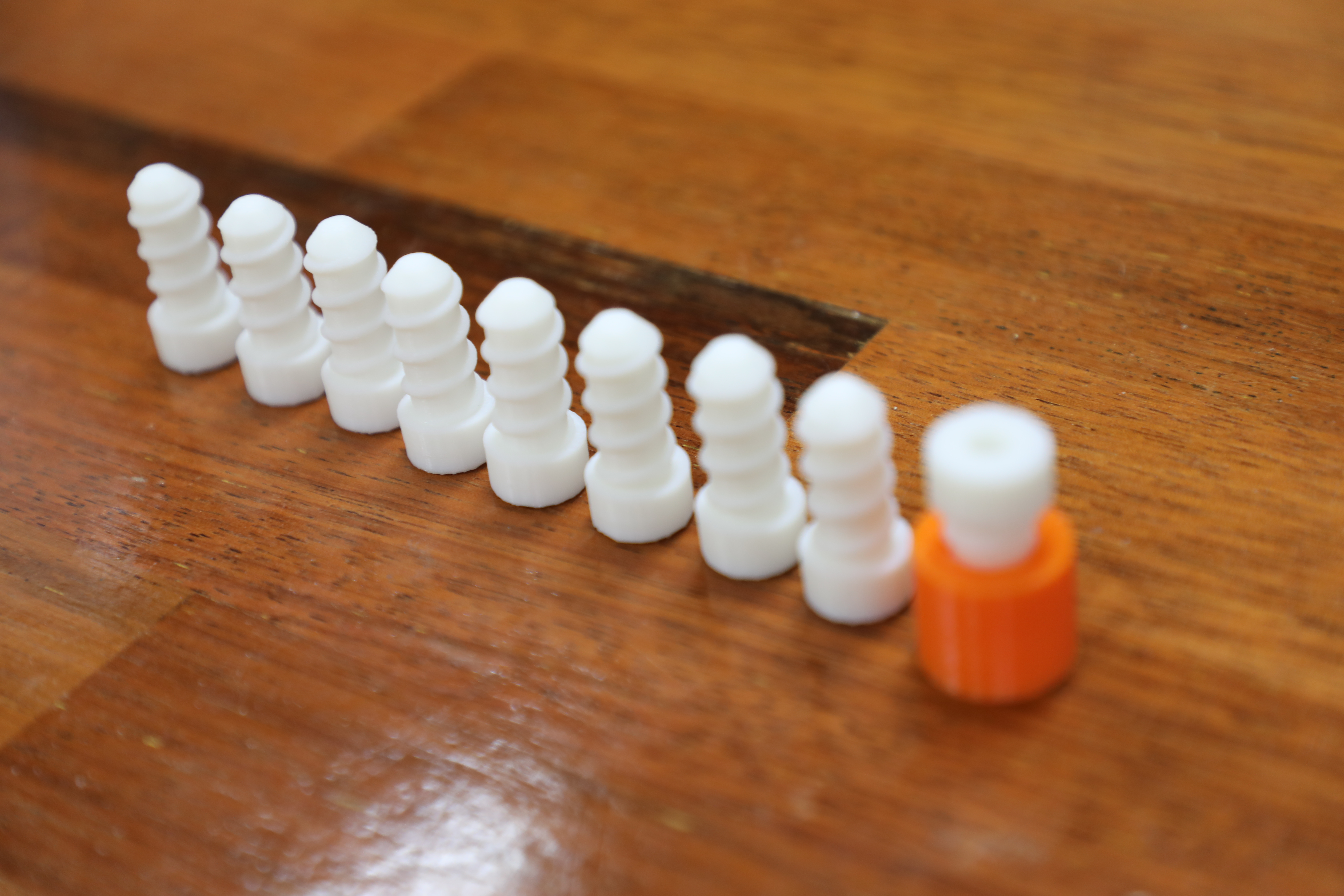

내부에 사용되는 작은 부품들은 소형 3d프린터를 사용해 출력해야 합니다. 제작하고자 하는 부품의 크기에 따라 사용하는 장비 또한 상이하므로, 시제품 제작을 의뢰하실 때는 다양한 장비를 보유하고 있는 KET같은 업체에 컨택하시는 것이 좋아요 :)
기능부 결합

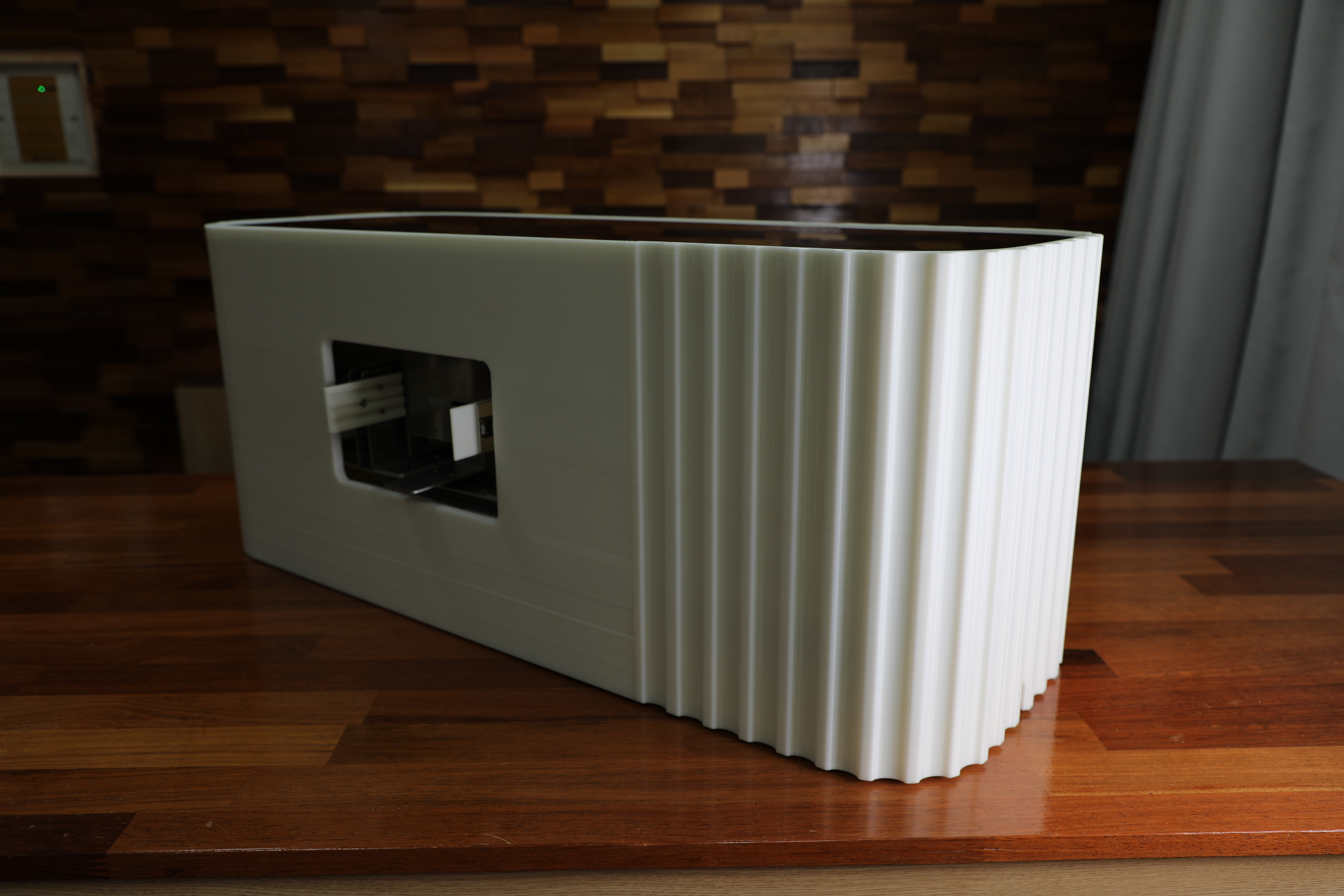

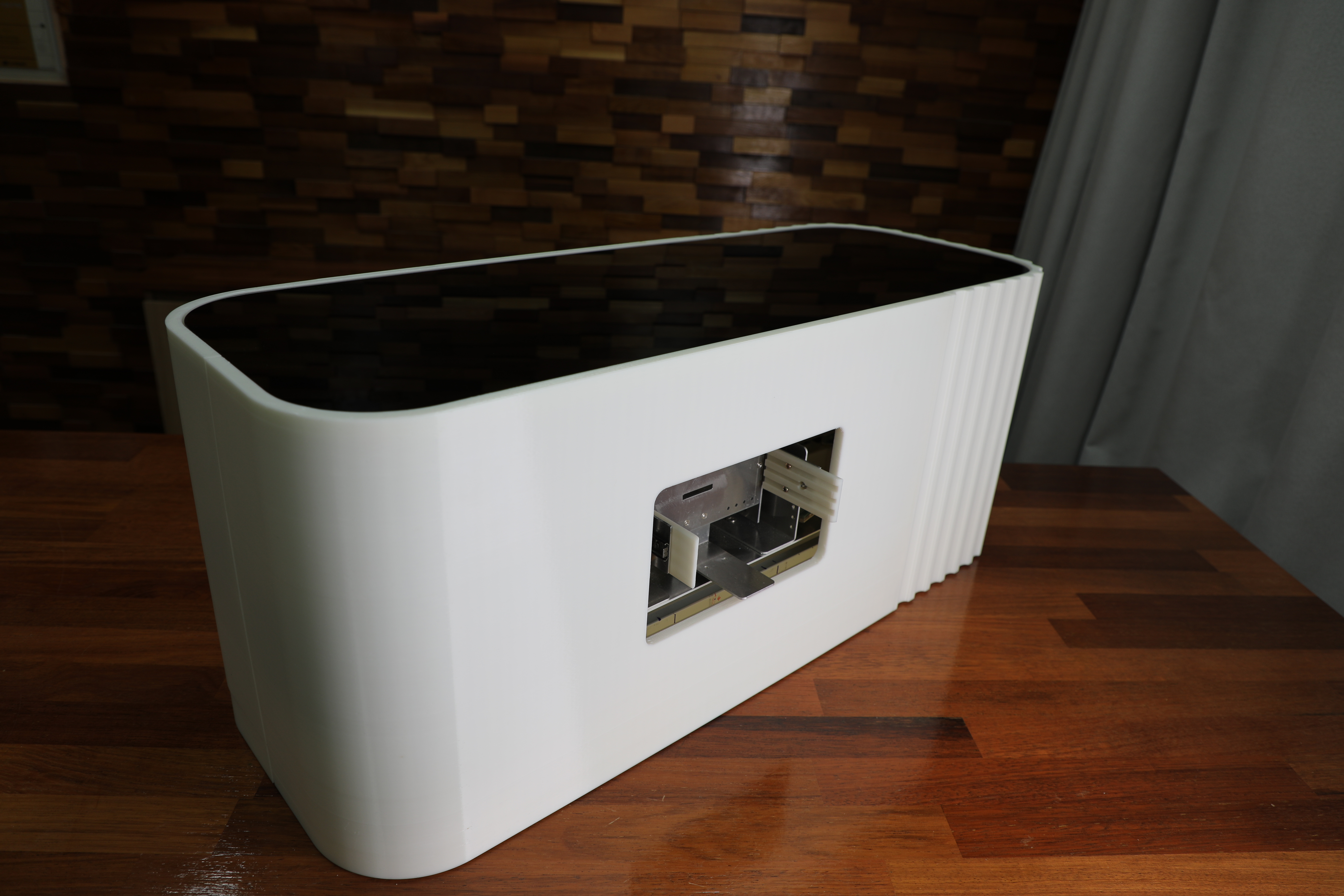

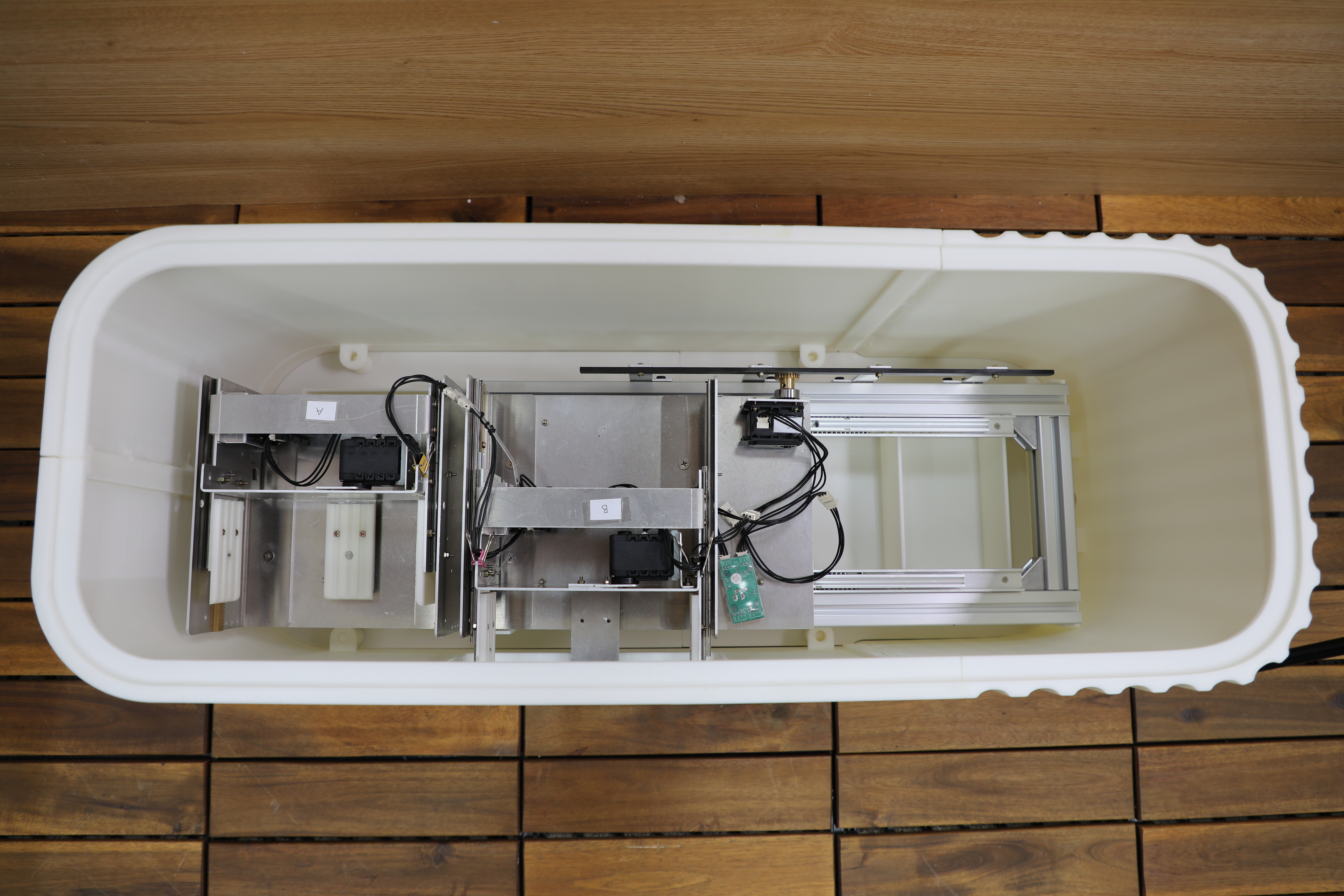

제작된 기능부와 케이스를 결합하여 워킹목업으로 제작해줍니다. 워킹목업은 샘플 검증 또는 시연용으로 활용할 수 있는데, 이번 제작 사례는 워킹 동작(+구조 검토) 및 디자인 검토에 활용되었습니다. 제품의 기능을 수행하면서 구조적으로 문제되는 부분은 없는지, 간섭이 되는 파트는 없는지, 기능은 기획한대로 수행하는지 등등을 확인합니다.
조립 및 마무리

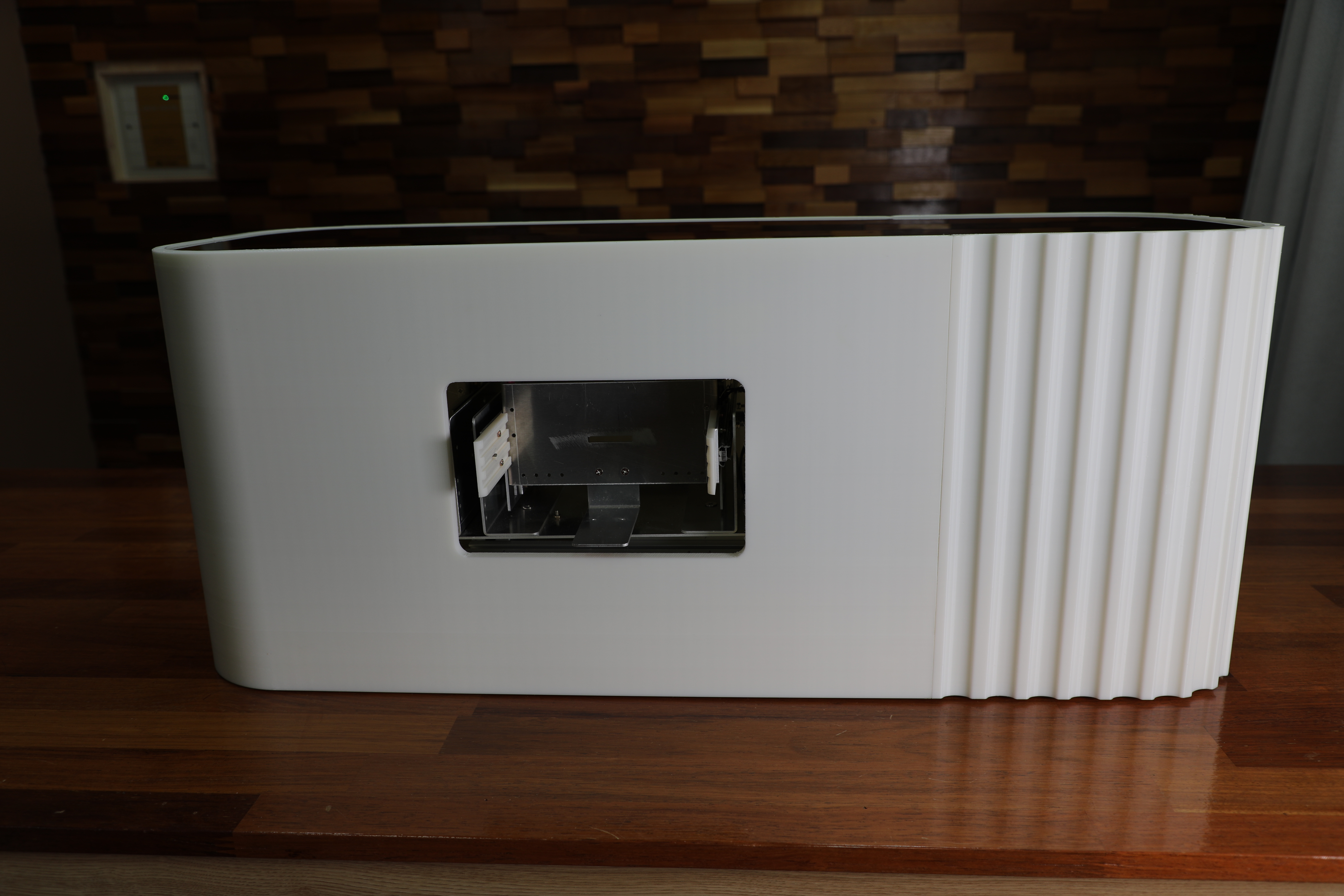

기능부와 케이스의 조립이 완료되면 시제품 제작이 마무리됩니다. 디자인 검토를 통해 배터리 스테이션 ver.4로 제품디자인을 수정 보완된 사례이며, 그 외 기능부나 구조 설계는 수정이 필요하지 않아 만족스러웠던 개발사례입니다 :)
